| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | AS20 NSS20 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | USD8-USD10 PER PIECE |
| تفاصيل التغليف: | صندوق كرتون |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم المنتج: | أسطوانة القابض AS20 NSS20 | مادة: | GCr15 تحمل الصلب |
|---|---|---|---|
| قدرة عزم الدوران: | 40 نيوتن متر | سرعة الدوران: | 3300 دورة في الدقيقة |
| وحدة الوزن: | 0.12 كجم | ضمان: | سنة واحدة |
| مقاس: | 20 * 47 * 14 ملم | OEM: | قبول |
| تسليط الضوء: | NSS20 طريقة واحدة أسطواني,GCr15 طريقة واحدة أسطواني,GCr15 طريقة واحدة إبرة أسطواني |
||

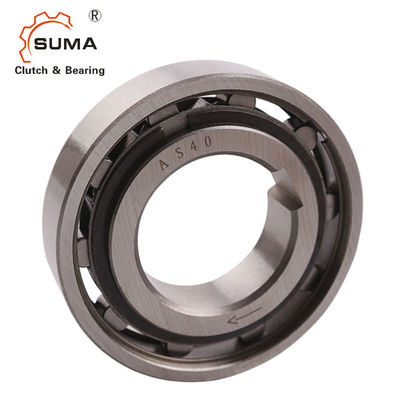

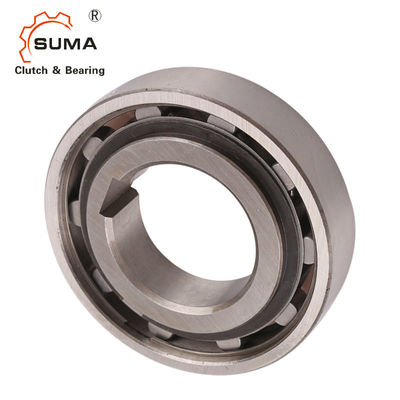

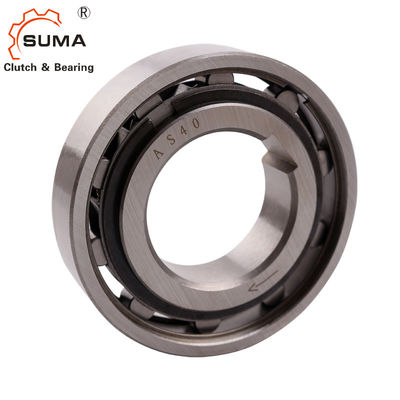

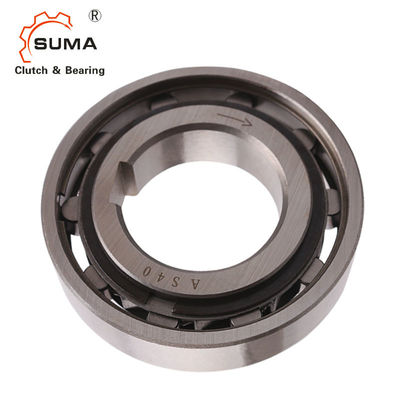

AS20 NSS20 طريقة واحدة أسطواني
سمات
النوع AS عبارة عن عجلة حرة من النوع الأسطواني غير مدعومة.المحامل مطلوبة لدعم الأحمال المحورية والشعاعية.يجب أيضًا توفير التشحيم والختم من خلال التثبيت.الأبعاد الخارجية الاسمية هي نفسها سلسلة 62 ... محامل كروية.
الترتيب النموذجي هو تثبيت هذا النوع جنبًا إلى جنب مع سلسلة 62 تحمل في نفس تفاوتات الموقع ، كما هو موضح في الصفحة التالية.العرق الداخلي مرتبط بالمحور (باستثناء التجويف 6 مم).
يتمتع السباق الخارجي بتسامح إيجابي مع r6 لإعطاء ضغط مناسب في مبيت H7.يجب أن يكون الغلاف الخارجي قويًا بدرجة كافية
لعدم التوسع بعد التجميع.يمكن أن يقبل هذا التصميم اختلالًا محوريًا للعرق الداخلي والخارجي بمقدار ± S / 2.
البيانات الفنية
| اسم المنتج | طريقة واحدة تحمل مخلب الأسطوانة |
| نموذج | AS20 |
| مادة | GCr15 |
| قدرة عزم الدوران | 40 نيوتن متر |
| القطر الداخلي | 20 ملم |
| القطر الخارجي | 47 ملم |
| سماكة | 14 ملم |
| وزن | 0.12 كجم |
| طَرد | صندوق كرتوني / صندوق خشبي ، بكرة ، إلخ |
| شروط الدفع | TT.L / C ، D / A ، D / P ، ويسترن يونيون |
| موعد التسليم | 2-4 أيام للعينة ، 7 أيام لأمر كبير |
الأبعاد والقدرات
| يكتب | مقاس |
TKN1) |
تجاوز السرعات |
وزن
|
سحب عزم الدوران | |||||||
| AS (NSS) | درهم 7 | نيماكس 2) | نامكس 3) | د 6 | د 5 | إل | س | ه | F | TR | ||
| [مم] | [نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | [Ncm] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
| 20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
ملاحظات:
AS6 بدون مفتاح.ØD = -0-0،009
مفتاح AS8-12 إلى DIN 6885.1.
أحجام أخرى لـ DIN 6885.3
1) T max = 2 × T KN
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
أبعاد التركيب مطابقة لسلسلة الكرات 62
مثال تصاعد
