مكان المنشأ: | الصين |
---|---|
اسم العلامة التجارية: | SUMA |
إصدار الشهادات: | ISO SGS |
رقم الموديل: | PB10 |
الحد الأدنى لكمية: | 1 |
الأسعار: | USD130-USD160 PER PIECE |
تفاصيل التغليف: | صندوق كرتوني / صندوق خشبي |
وقت التسليم: | 7-15 يوم |
شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
القدرة على العرض: | 1000 قطعة في الشهر |
اسم المنتج: | كام مخلب تحمل PB10 | تحمل أيد: | نعم |
---|---|---|---|
مادة: | تحمل الصلب GCr15 | مقاس: | 31.5 * 95 * 92 ملم |
ضمان: | سنة واحدة | طَرد: | صندوق كرتوني / صندوق خشبي |
وزن: | 2.5 كجم | OEM: | قبول |
تسليط الضوء: | Cam One Way Sprag Clutch,PB10 One Way Sprag Clutch,PB10 Clutch Cam |

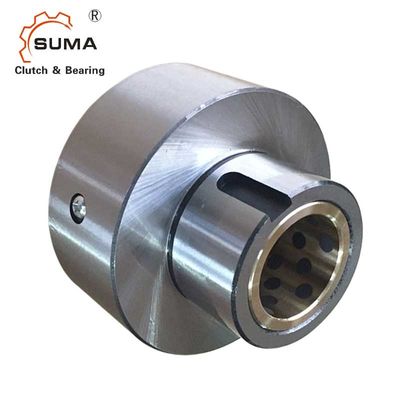

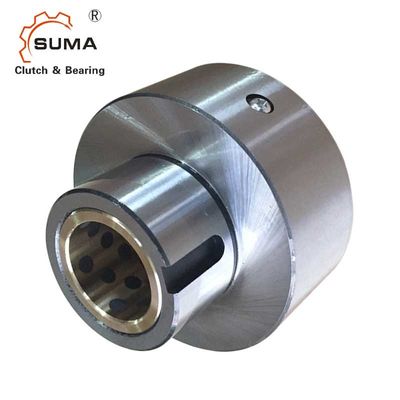

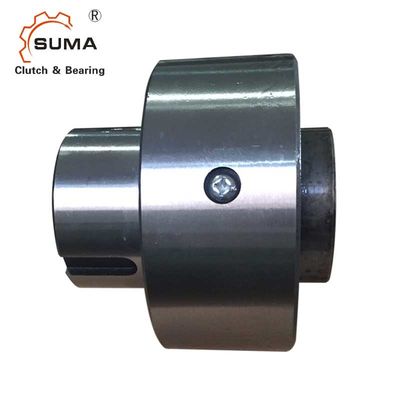

PB10 طريقة واحدة سبراغ القابض
التثبيت والاستخدام
1. يتم الحفاظ على تمركزات السباق الداخلي والعرق الخارجي من خلال المحمل البسيط الموجود بين العرق الخارجي والعمود.يتم دعم الحمل الشعاعي الذي يعمل على السباق الخارجي أيضًا بواسطة هذا المحمل البسيط.لذلك يجب أن يتم تمديد العمود من خلال نهاية سباق القابض الخارجي.
2. لا تستخدم قابض الكاميرا من السلسلة PB كأداة توصيل.استخدم مع اقتران مرن عند توصيل عمودين.
3. حدد محرك السباق الداخلي الأيمن (RH) أو الأيسر (LH) المعروض من النهاية المميزة بالسهم في الرسم التوضيحي أعلاه.تحقق مما إذا كان دوران القابض صحيحًا قبل تشغيله.
4. لفهرسة الاستخدام ، يوصى بتزييت الزيت.
5. المفتاح الذي سيتم استخدامه يجب أن يكون متوافقاً مع JIS B1301-1959
6. يجب دعم حمل الدفع بواسطة أجهزة أخرى ، وليس بواسطة Cam Clutch.
7. يجب أن يفي تجويف العضو المُدار ، مثل العجلة المسننة على سباق القابض الخارجي ، بتفاوت H6 أو H7 لمعيار JIS.
الأبعاد والقدرات
نموذج | الأعلى. التجاوز (ص / دقيقة) |
حجم تجويف | أ |
ب |
ج h7 |
د |
ه |
F |
السباق الخارجي كيواي |
وزن (كلغ) |
||||
سباق داخلي | السباق الخارجي | ضياء. (J7) |
كيواي | جي | ك | إل | ||||||||
PB 3 | 1800 | 900 | 10 | 4x1.5 | 50 | 50 | 23 | 22 | 25 | 21 | 25.7 | 4 * 2.5 | 16 | 0.23 |
PB 5 | 1800 | 900 | 16 | 5 × 2 | 70 | 60 | 32 | 32 | 35 | 25 | 38.8 | 5 * 3.0 | 20 | 0.58 |
PB 6 | 1500 | 800 | 20 | 5 × 2 | 82 | 73 | 38 | 38 | 37 | 33 | 41 | 5 * 3.0 | 27 | 1.1 |
PB 8 | 1200 | 650 | 25 | 7x3 | 85 | 83 | 45 | 40 | 45 | 33 | 42 | 7 * 4.0 | 27 | 1.6 |
PB 10 | 1،000 | 400 | 31.5 | 10x3.5 | 92 | 95 | 60 | 41 | 56 | 37 | 44 | 10 * 4.5 | 28 | 2.5 |
PB 12 | 800 | 300 | 40 | 10x3.5 | 100 | 113 | 65 | 50 | 66 | 37 | 52.6 | 10 * 4.5 | 29 | 3.6 |
PB 14 | 700 | 300 | 45 | 12x3.5 | 112 | 133 | 75 | 54 | 76 | 41 | 57.3 | 12 * 4.5 | 30 | 6.0 |
التركيب والاقتران
