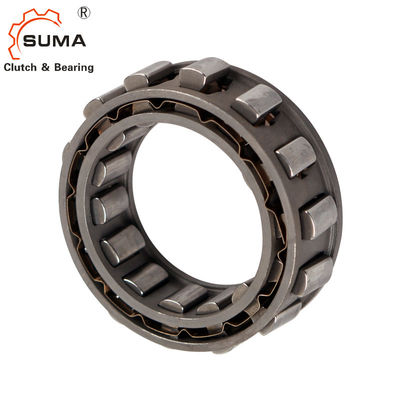

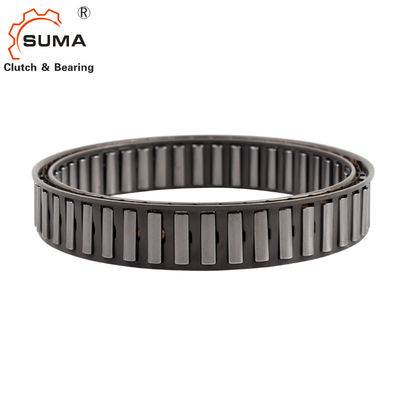

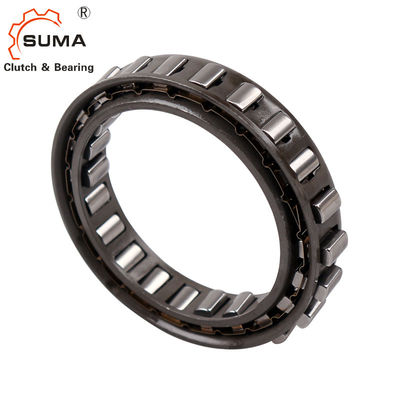

DC نوع سبراج القابض
مقدمة مختصرة
النوع DC عبارة عن قفص من نوع sprag بدون سباقات داخلية أو خارجية.يجب أن يتم تثبيته في تصميم يوفر سباقات ، ودعم محمل للأحمال المحورية والشعاعية ، والتشحيم والختم.يقبل الطراز DC من النوع N جميع أنواع مواد التشحيم المستخدمة حاليًا في معدات نقل الطاقة.
يجب ألا يتم تجاوز تفاوت مساحة الرش.يجب أن يكون لكل من السباقات الداخلية والخارجية حد أدنى للعرض العادي "e" ، دون أي توقف ، لضمان عمل العجلة الحرة بشكل صحيح كما هو موضح في الصفحات التالية.
بدلاً من ذلك ، يمكن عمل السباقات في حالة وجود أعمدة فولاذية صلبة ، أو أغطية ، وفقًا للمواصفات أدناه.يجب أن تكون صلابة سطح الجزء النهائي HRC 60 إلى 62 ، لعمق 0.6 مم كحد أدنى.
يجب أن تكون الصلابة الأساسية HRC35 إلى 45. خشونة السطح لا تتجاوز 22CLA.أقصى استدقاق بين الأجناس: 0.007 مم لعرض 25 مم.
الأبعاد والقدرات
مقاس
|
TKN1) |
تجاوز السرعات |
Sprag الفضاء
|
لا. من المقاطع
|
لا. من سبراجس |
وزن | ||||||
نيماكس 2) | نامكس 3) | Øa + 0.008 -0.005 |
Øc ± 0.013 | ايمين | Ødmin | Øbmax | ||||||
[نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | |||
DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 ± 0.075 | 10 | 50 | 15 | - | 12 | 0.03 |
DC2776-ن | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 ± 0.075 | 13.5 | 58 | 18 | - | 14 | 0.055 |
DC3034-ن | 124 | 6300 | 3100 | 30.34 | 47 | 8.33 ± 0.075 | 13.5 | 62 | 20 | - | 14 | 0.06 |
DC3175 (3C) -N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33 ± 0.075 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 ± 0.075 | 16 | 71 | 25 | - | 18 | 0.085 |
DC4127 (3C) -N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 ± 0.075 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33 ± 0.1 | 16 | 79 | 29 | - | 20 | 0.095 |
DC4972 (4C) -N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33 ± 0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 16 | 92 | 36 | - | 24 | 0.11 |
DC5476A (4C) -N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
DC5476B (4C) -N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
DC5476C (4C) -N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33 ± 0.1 | 16 | 98 | 38 | - | 26 | 0.11 |
DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 8.33 ± 0.1 | 21 | 104 | 42 | - | 26 | 0.175 |
DC7221 (5C) -N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 ± 0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 ± 0.1 | 21 | 115 | 48 | - | 30 | 0.185 |
DC7221B (5C) -N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 ± 0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
DC7969C (5C) -N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33 ± 0.1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 8.33 ± 0.1 | 25.4 | 132 | 55 | - | 34 | 0.27 |
DC8729A- ن | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33 ± 0.1 | 16 | 134 | 58 | - | 34 | 0.165 |
DC10323A (5C) * - N | 1612 | 1800 | 900 | 103.231 ** | 119.891 | 8.33 ± 0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
DC12334C * -N | 4800 | 1500 | 750 | 123.340 ** | 140.000 | 8.33 ± 0.1 | 25.4 | 184 | 80 | - | 50 | 0.4 |
DC12388C (11 ج) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.50 ± 0.1 | 25.4 | 186 | 80 | 11 | 44 | 0.4 |
ملاحظات
1) T max = 2 × T KN
»راجع صفحة التحديد من 12 إلى 19
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
*) شفة توسيط القفص الداخلي على العكس
الجانب
**) تمديد التسامح إلى ± 0،013 مسموح به
مثال تصاعد
